機械原理基礎實驗創意組合實驗平臺,機械原理創意組合實驗臺是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下機械原理基礎實驗創意組合實驗平臺,機械原理創意組合實驗臺。這樣能對用戶選型有非常大的幫助。

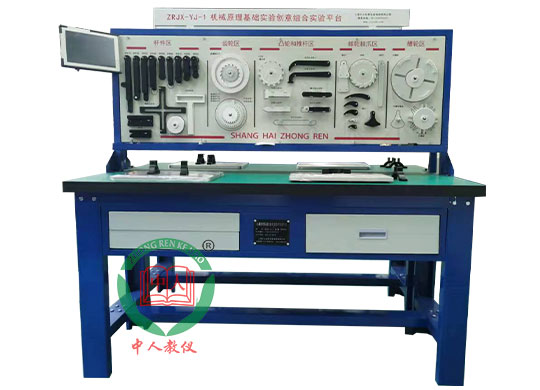

參考圖片
一、技術要求
1、機械原理基礎實驗創意組合實驗平臺,機械原理創意組合實驗臺實驗項目：（共計73項實驗）
1）平面連桿機構14種
2）凸輪機構7種
3）定軸齒輪機構2種
4）2K-H周轉輪系1種
5）擺線針輪機構1種
6）棘輪機構4種
7）槽輪機構2種
8）不完全齒輪間歇運動機構1種
9）漸開線齒輪機構系列實驗
①漸開線形成演示實驗（4項）
②范成法漸開線生成實驗(范成法漸開線齒廓形成實驗）（6項）
③漸開線直齒圓柱齒輪幾何參數測定實驗：
a）標準直齒圓柱齒輪幾何參數測定實驗（8項）
b）正變位直齒圓柱齒輪幾何參數測定實驗（8項）
c）負變位直齒圓柱齒輪幾何參數測定實驗（8項）
d）漸開線直齒圓柱齒輪傳動嚙合參數測定實驗（4項）
10）確定孔與軸的配合類型及基準制，選擇加工精度等級
11）測繪零部件圖及裝配圖
12）擬定零件加工工藝路線及裝配工藝過程
2、機械原理基礎實驗創意組合實驗平臺,機械原理創意組合實驗臺結構
實驗臺配置實驗桌，主要零部件掛在實訓桌上的繪制圖形和標注名稱的存放架上，學生動手拼裝時在實訓桌上進行。實驗臺由機架模塊、機構零部件模塊、工作臺模塊、標準件模塊、工量具模塊、漸開線形成模塊、齒廓形成儀模塊、漸開線齒輪及其嚙合參數測定模塊等組成。
A、該工作臺采用單面臺式結構，上置10吋平板顯示器1臺，可顯示操作各機構搭接拆裝過程和使用方法，方便學生觀看。
3、機械原理基礎實驗創意組合實驗平臺,機械原理創意組合實驗臺功能
實驗臺能夠拼裝30多種平面機構，還能學習培訓《機械原理》課程“齒輪機構”一章中的漸開線的形成、特性，漸開線齒輪各部分的名稱和尺寸，直齒圓柱齒輪公法線長度，一對漸開線齒輪的嚙合傳動，漸開線齒輪傳動的重合度，漸開線齒輪的加工，漸開線齒輪的根切現象，用標準齒條型刀具切制標準齒輪而不發生根切的最少齒數，齒輪的變位原理，避免根切的最小變位系數，變位齒輪的幾何尺寸，變位齒輪傳動等14節的教學內容。
實驗臺配置實驗桌，主要零部件掛在實訓桌上的掛架上，學生動手拼裝時在實訓桌上進行；是一個集原理、設計、機械制造、裝配及工藝檢測等各知識訓練于一體的綜合實驗臺。
4、技術參數
1）機械原理基礎實驗創意組合實驗平臺,機械原理創意組合實驗臺模塊由工作臺桌、掛板組成工作臺桌：長1600mm、寬650mm、高800mm，有2個抽屜。平面機構存放架：長1600mm、高600mm，零部件分五個單元配掛齒輪機構存放架：長1600mm、高600mm，零部件分四個單元配掛。主要零部件掛在掛板上;實訓桌、掛板和掛架采用優質冷作鋼板經鈑金加工而成。
2）機構零部件模塊：由鋁合金制而成分為：桿件類、齒輪類、凸輪和推桿類、棘輪棘爪類、槽輪類、其他件。
3）機架模塊：由演示板組件、搖把組件組成
4）標準件模塊
5）工量具模塊
6）漸開線形成模塊
7）齒廓形成儀模塊
8）漸開線齒輪及其嚙合參數測定模塊
