電機性能綜合測試裝置的實驗步驟是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下電機性能綜合測試裝置的實驗步驟。這樣能對用戶選型有非常大的幫助。

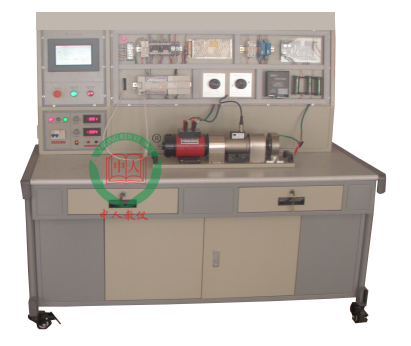

電機性能綜合測試裝置是用于測驗電機功能的重要設備，其試驗過程觸及多個方面，包括電阻測驗、絕緣電阻測驗、匝間測驗、堵轉測驗、空載測驗和耐壓測驗等。下面將具體介紹這些試驗過程，幫助您更好地了解和操作電機性能綜合測試裝置。
一、試驗準備
在進行電機功能綜合測驗之前，需求做好以下準備工作：
保證電機性能綜合測試裝置的電源銜接良好，儀器設備完好無缺；
承認被試電機的類型、規格與測驗要求相符；
查看被試電機的電源線、信號線等連線是否正確、結實；
準備好測驗所需的東西、儀器和記載表格。
二、試驗過程
電阻測驗
意圖：丈量電機的繞組電阻，以判別繞組是否有短路、斷路或接地毛病。
過程：
（1）斷開被試電機的電源，將電機的三相繞組與測驗設備銜接；
（2）按下“電阻測驗”按鈕，體系主動丈量三相繞組的電阻值；
（3）記載測驗成果，并與規范值進行比較，判別電機繞組是否正常。
注意事項：如果電阻值偏差較大，或許存在繞組毛病，需求進一步查看電機的繞組情況。
絕緣電阻測驗
意圖：丈量電機的絕緣電阻，以判別電機的絕緣功能是否符合要求。
過程：
（1）斷開被試電機的電源，將電機的三相繞組與測驗設備銜接；
（2）按下“絕緣電阻測驗”按鈕，體系主動丈量三相繞組的絕緣電阻值；
（3）記載測驗成果，并與規范值進行比較，判別電機的絕緣功能是否正常。
注意事項：如果絕緣電阻值較小，或許存在絕緣問題，需求進一步查看電機的絕緣情況。
匝間測驗
意圖：檢測電機繞組之間的匝間短路毛病。
過程：
（1）斷開被試電機的電源，將電機的三相繞組與測驗設備銜接；
（2）按下“匝間測驗”按鈕，體系主動進行匝間短路檢測；
（3）記載測驗成果，判別電機是否存在匝間短路毛病。
注意事項：如果匝間短路毛病存在，需求進一步查看電機的繞組情況。
堵轉測驗
意圖：丈量電機在靜止狀態下的轉矩和電流，以判別電機的堵轉功能。
過程：
（1）將電機的三相繞組與測驗設備銜接；
（2）手動轉動電機軸，使電機處于靜止狀態；
（3）按下“堵轉測驗”按鈕，體系主動丈量電機的轉矩和電流；
（4）記載測驗成果，并與規范值進行比較，判別電機的堵轉功能是否正常。
注意事項：如果堵轉功能偏差較大，或許存在電機內部問題，需求進一步查看電機的機械和電氣部分。
空載測驗
意圖：丈量電機在空載狀態下的電壓、電流、功率和效率等參數，以判別電機的運轉功能。
過程：
（1）將被試電機與測驗設備銜接；
（2）調整電機轉速至額定轉速；
（3）按下“空載測驗”按鈕，體系主動丈量電機的電壓、電流、功率和效率等參數；
（4）記載測驗成果，并與規范值進行比較，判別電機的運轉功能是否正常。
注意事項：如果運轉功能偏差較大，或許存在電機機械或電氣問題，需求進一步查看電機的機械和電氣部分。
以上文章僅供參考，以下是電機性能綜合測試裝置的技術指標：
電機性能綜合測試裝置技術性能
1.輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3.安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
4.測量參數及精度：
交、直流電流：±0.5%
交、直流電壓：±0.5%
功率：±0.5%
轉速及轉差率：±0.1%
扭矩：±0.1%
繞組電阻：±0.2%
