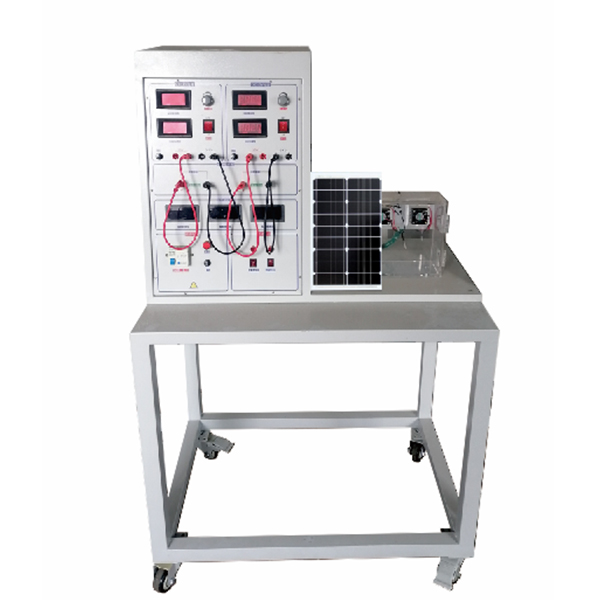

太陽能熱泵熱電技術實驗裝置,太陽能熱泵熱電技術實訓平臺

一、概 述
太陽能熱泵熱電技術實驗裝置,太陽能熱泵熱電技術實訓平臺采用風冷式大功率半導體制冷片，可演示半導體制冷片制冷、熱泵的狀態，分別來演示并驗證：太陽能技術與半導體技術應用。
二、技術性能
1、輸入電源：單相三線～220V±10%  50Hz
2、工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜0.2kVA
4、外形尺寸：1000mm×700mm×1100mm，
5、安全保護：具有漏電保護裝置，安全符合國家標準
6、制冷熱泵模式：風冷
三、裝置特點
1、采用太陽能電池、光伏板、控制器、電池儲能與大功率半導體制冷組片，作為主要實訓主體
2、可以直觀的觀察制冷片冷端結冰的全過程，深入掌握半導體制冷片。
3、面板上提供的實驗連接端子，可連接帕爾帖效應、塞貝克效應實驗，既能定性觀察實訓現象、參數，又能通過測量儀表定量測量。還可以與光伏系統的聯合運用。
4、平臺：采用一體化設計，配套有一套模擬供電系統，在沒有太陽的情況下，維持電池的供電，
四、基本配置及功能
1、可調直流數字電壓表2個：
測量范圍0～20V，A的輸入電壓、半導體制冷片B的輸入電壓。
2、直流數字電流表2個：
A的輸入電流、半導體制冷片B的輸入電流。
3、直流穩壓電2個
提供0～15V連續可調的直流電源.10A
4、風冷式半導體制冷機組
由兩片制冷器、水冷散熱器、等組成的風冷熱泵式半導體制冷機器，可直觀觀察散熱系統的工作原理及現象。
5、溫度儀表3個：
測量系統各點的溫度。
6、12V電池：
12AH
7、正弦波逆變器
2000W，防反接，數字顯示
8、光伏太陽能板：
5W18V
9、套模擬供電系統一套，維持電池的長期供電
五、實訓項目
1、半導體制冷片熱泵效應
2、半導體制冷片制冷效應
3、半導體制冷片制冷時的參數測試
4、半導體制冷片熱電效應參數測試
5、太陽能光伏系統應用
6、太陽能光伏系統與半導體制冷的應用
7、光伏儲能與太陽能充電系統應用
