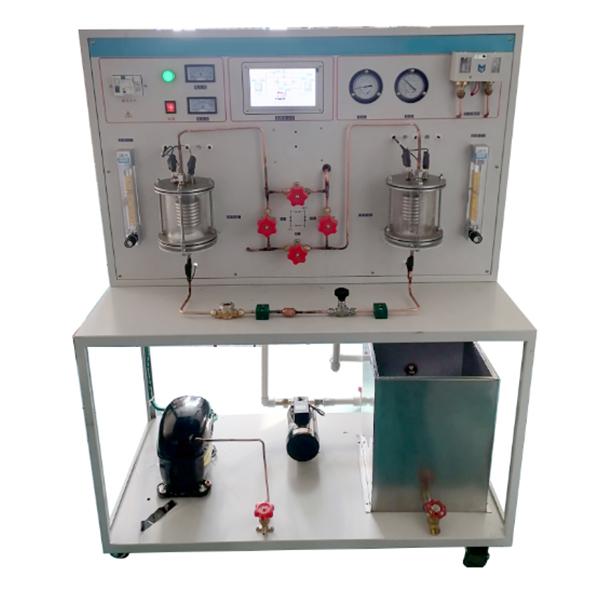

制冷/熱泵循環演示裝置,制冷熱泵循環實訓系統

一.概述：
制冷/熱泵循環演示裝置,制冷熱泵循環實訓系統適用于制冷、空氣調節、食品冷凍、家電等專業的教學。系統中的壓縮機、蒸發器、冷凝器采用透明耐壓玻璃作殼體，可直接觀察到制冷劑的蒸發和冷凝現象，并通過進出水溫的變化可觀測制冷效果。
原理：利用演示制冷劑在玻璃蒸發器中蒸發液化過程，和制冷劑在冷凝器中的汽化過程.同時玻璃管中的蛇形管熱器中的流動水在水泵的壓力作用下的換熱過程。
二.技術性能
1.輸入電源：?jiǎn)蜗嗳�線～220V±10%50Hz
2.工作環境：溫度-10℃～+40℃相對濕度＜85%(25℃)海拔＜4000m
3.裝置容量：＜0.3kW
4.制冷劑：R22
5.制冷量：0.2kW
6.重量：100kg
7.外形尺寸：1000×700×1300mm
8、數據顯示屏：7寸
三.主要配置：
實驗裝置由制冷系統、溫度測試、流量測量以及控制系統等組成。；可以測定吸氣壓力、排氣壓力、壓力、吸氣溫度、排氣溫度、入口溫度、室內環境溫度
1、控制屏采用工業鋁合型材結構底架，面板為雙層彩色噴塑結構，造型新穎；面板上布置制冷系統，可直觀展示制冷系統結構；正面設有電源控制及測量?jī)x表功能板；底部裝有四個帶剎車的萬向輪，便于移動和固定。
2、交流控制單元單相三線220V交流電源供電，經漏電流保護器控制總電源，動作電流30mA
3、制冷系統100W壓縮機、石英玻璃冷凝器、視液鏡、干燥過濾器、手動節流閥、儲液器和石英玻璃蒸發器；制冷劑：600A，循環水量：流量0.3噸，揚程9米，流量計：4-90L/h；
4、水箱：49×35×30cm；
5、石英玻璃冷凝器、可觀察制冷工質在玻璃冷凝器中的冷凝過程，及壓縮機的工作現象。
6、石英玻璃蒸發器、可觀察制冷工質在玻璃蒸發器中的蒸發過程，及壓縮機的工作現象。
7、7寸智能實驗/實訓組合模塊
1）智能實訓系統由多個模塊搭配組成，根據功能要求，通過連接線自由組合。模塊1：溫度測量功能、模塊2：故障設定模塊功能、模塊3：溫度、溫度控制模塊：模塊4：加熱/濕度溫度控制、模塊5：智能流量控制調節功能組成。
2）溫/濕度模塊，通過標準通信協議與5寸觸摸屏顯示屏通信，上可測量12路溫度、12路溫度過通過在線名稱修改，如壓縮機排氣溫度、壓縮機吸氣溫度、冷凝器溫度、蒸發器進溫度等。
3）溫度測量?jī)x表功能：通過10K傳感器，可在線可測量12路溫度。
4））濕度度測量?jī)x表功能：通過變換濕度傳感器，可測量12路空間中濕度功能。
5）模塊5：智能流量控制調節（選配）可以自動調節制冷劑流量，數據調節
實訓功能：
1、冷循環/熱泵演示，可觀察制冷工質在玻璃蒸發器/冷凝過程,
2、可演示多種實驗現象：熱泵循環，制冷循環
3、可演示制冷系統的常見故障
4、認知制冷系統中多節流閥作用和結構樣式
5、研究制冷系統中的制冷劑回流熱泵原理。
