高性能維修電工及技能實訓裝置,高性能維修電工實驗臺是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下高性能維修電工及技能實訓裝置,高性能維修電工實驗臺。這樣能對用戶選型有非常大的幫助。

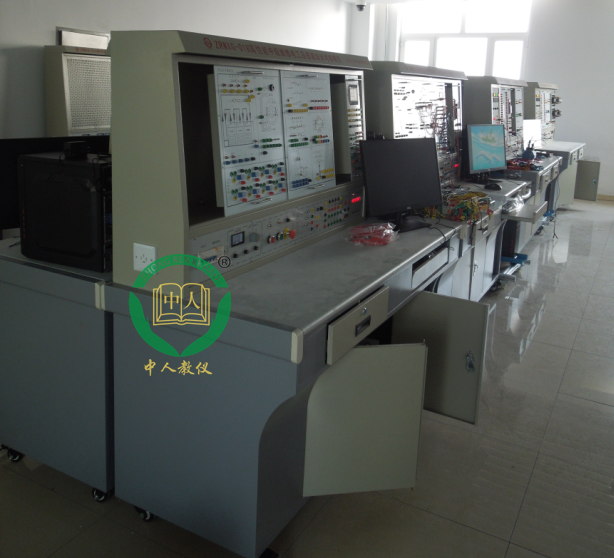

高性能維修電工及技能實訓裝置,高性能維修電工實驗臺
隨著我國經濟的不斷發展，職業教育成為了一種新型的教育方式，其主要的方式是通過自動扶梯模型，財會實驗室設備，光機電一體化實訓考核裝置， 透明液壓傳動實訓設備等教學設備來完成的。我國雖然在職業教育項目方面起步較晚，但經過不斷的實踐研究和對西方各國的借鑒，相信在不久的將來一定會構建專屬于我國當下社會情況的教育模式，從而有效的培養學生適應社會的能力，提高學生的綜合素養。
將理論知識融于實踐操作教學實踐是認識的源泉，理論知識來源于生產、生活實踐，通過實踐可使學員直接體會到與生產、生活實踐緊密相聯、不可分割。我們培訓學校的學員都是成年人，成年人的學習特點是，學得快，忘得也快，只有將理論知識融于實踐操作之中，才能記得住。
所以我們需要使用新的教學方法任務教學法中的每一個教學的任務都包括任務說明、實訓時間、實訓教學目標、教學設備、教學組織、操作步驟和考核標準等幾項內容，前期的任務說明一般涵蓋這個任務所用到的理論知識，將與任務有關的理論知識作簡要介紹，這個理論知識我是在實訓室內講的，不上成單純的理論課，是為學生下一步的技能操作打基礎的，而且理論知識講解的時間一般只有20分鐘左右，因此，學生學習起來較有興趣;實訓教學目標則指出了教學的重點和難點內容，使學生在學習的過程中有了一定的針對性;操作步驟則是把這個任務的詳細的工作過程羅列出來，實際上操作步驟是關鍵，是學生學習任務的基礎，我并不是一步一步講操作步驟。一般情況下我是在講了操作注意事項后讓學生在做中掌握具體的步驟，步驟是學生在探討的過程中逐步形成的，是經過學生的參與思考得到的，所以對于學生來說印象較深。
例如在學習安裝機床控制線路的過程中，在講清楚電路原理及其注意事項之后，分組拆解控制電路板，讓學員自己動手試試，把各種接觸器、繼電器、熔斷器、按鈕和行程開關等一個個拆卸下來，一邊拆卸一邊看看它們的基本構成。然后又進行組裝，要求一邊組裝，一邊講述其工作原理，使學員掌握各個元件的基本功能，組裝完成之后再理解其使用方法就很容易了。這樣的教學過程，使得實踐操作與理論知識自然融合于教學之中，不知不覺地學到了理論知識和操作技能，學員也學得愉快，學員的學習熱情得到激發，記憶也比較深刻。
一、概述
“高性能維修電工及技能實訓裝置”是根據機械工業職業技能鑒定指導中心組織編寫的《機械工人職業技能培訓教材》研制生產的，可對《初級維修電工技術》《中級維修電工技術》《高級維修電工技術》教材中列出的電氣控制線路和實用電子線路進行實際操作，快速掌握課程的實用技術與操作技能。具有針對性、實用性、科學性和先進性，該實訓裝置不僅可供學生學習鍛煉，更是勞動鑒定部門、大中專院校、職校、技校初級、中、高級維修電工技能考核的理想設備。
二、高性能維修電工及技能實訓裝置技術性能
1.輸入電壓：三相四線制380V±10% 50Hz
2.工作環境：環境溫度范圍為-5～＋40℃ 相對濕度＜85%（25℃） 海拔＜4000m
3.裝置容量：＜1.5KVA
4.外形尺寸：157×73×150cm3
三、高性能維修電工及技能實訓裝置,高性能維修電工實驗臺特點
1、電氣控制線路或電子線路實驗元器件都裝在作為掛板的安裝板上，操作方便、更換便捷，可擴展功能或開發新實驗；操作內容的選擇具有典型性、實用性；
2、操作臺只需三相四線的交流電源即可投入使用，占地面積小，節約用房、減少基建投資；
3、技能培訓用的控制線路和配套的小電機經特殊設計,可模擬工廠各類電機的電力拖動系統, 并可滿足維修電工的安裝、調試、故障分析及排除故障等技能訓練要求；
4、設有電壓型漏電保護器和電流型漏電保護器，確保操作者的安全；各電源輸出均有監示及短路保護等功能，各測量?jī)x表均有可靠的保護功能，使用安全可靠；控制屏還設有定時器兼報警記錄儀（服務管理器），為學生實驗技能的考核提供了一個統一的標準。
5、實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、而磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖）。
四、高性能維修電工及技能實訓裝置,高性能維修電工實驗臺實驗項目
|
（一）電氣控制及電機拖動實訓
1.三相異步電動機直接啟動控制
12.能耗制動的控制線路 |
15.工作臺自動往返控制線路 20．電動葫蘆控制線路
21.接觸器控制雙速電動機的控制線路
24.簡易同步電動機的能耗制動控制線路
26.并勵直流電動機電樞回路串電阻起動與調速 |
|
（二）電工、電子技術綜合實訓
1.日光燈接線 |
6.JSJ型晶體管時間繼電器
|
|
（三）PLC、變頻器綜合實訓 （1）PLC基本技能實訓 1.PLC認知實訓（軟硬件結構、系統組成、基本指令練習、接線、編程下載等） 2.典型電動機控制實操實訓（點動、自鎖、正反轉、星三角換接啟動等） 3.PLC仿真實訓 （2）PLC模擬控制應用實訓 4.數碼顯示控制 5.搶答器控制（優先級、數值運算，具有聲效功能） 6.天塔之光控制（閃爍、發射、流水型） 7.音樂噴泉控制（具有聲效功能） 8.十字路口交通燈控制 9.水塔水位控制 |
10.自動送料裝車系統控制 11.四節傳送帶控制 12.裝配流水線控制
13.多種液體混合裝置控制 15全自動洗衣機控制（具有聲效功能） 16.電鍍生產線控制 17.自控軋鋼機控制 18.郵件分揀機控制 19.自動售貨機控制 20.機械手控制 21.四層電梯控制（實物）
22.加工中心控制（實物） |
|
（3）PLC實物控制實訓 1.步進電機運動控制
2.直流電機控制 |
|
|
（4）PLC高級技能實訓（設計、安裝、調試及檢修）1.PLC控制的三相異步電動機正反轉控制 2.PLC控制的三相異步電動機Y/△啟動控制 3.PLC控制的三相異步電動機降壓?jiǎn)?dòng)控制 |
4.PLC控制的三相異步電動機能耗制動控制 6.C6130車床電氣控制線路 7.電動葫蘆電氣控制線路 |
|
（5）PLC、變頻器綜合應用技能實訓 1.變頻器功能參數設置與操作 2.變頻器報警與保護功能 3.外部端子點動控制 4.變頻器控制電機正反轉 5.多段速度選擇變頻調速 6.變頻器無級調速 7.基于外部模擬量（電壓/電流）控制方式的變頻調速 |
8.瞬時停電啟動控制 10.PLC控制變頻器外部端子的電機正反轉 11.PLC控制變頻器外部端子的電機運行時間控制 12.基于PLC數字量控制方式的多段速 13.基于PLC通信方式的變頻器開環調速 14.基于PLC通信方式的速度閉環控制 15.變頻器恒壓供水系統的模擬 |
五、裝置的配備
(一) 電源、儀器控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。為實驗提供交流電源、高壓直流電源、低壓直流電源及各種測試儀表等。具體功能如下：
1、主控功能板
(1) 三相四線電源輸入，經漏電保護器后，經過總開關,由接觸器通過起、停按鈕進行操作；
(2) 設有450V指針式交流電壓表三只，指示電源輸入的三相電壓；
(3) 定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定實驗時間、定時報警、切斷電源等功能；還可以自動記錄由于接線或操作錯誤所造成的漏電告警、儀表超量程告警總次數, 為學生實訓技能的考核提供一個統一的標準。
2、交、直流電源
(1) 勵磁電源：直流220V/0.5A，具有短路保護。
(2) 電樞電源：直流0～220V/2A連續可調電源一路，具有短路保護。
(3) 直流穩壓電源：±12V/0.5A兩路，＋5V/0.5A一路，具有短路軟截止自動恢復保護功能。
(4) 交流電源：①、設有變壓器一組，變壓器原邊根據不同的接線可加220V，也可以加380V交流電源，合上開關后，變壓器副邊即可輸出36V、110V、20V、20V、12V、6.3V的交流電壓；②、設有單相調壓器一組，可得到交流0～250V可調電壓；③、控制屏設有單相三極220V電源插座及三相四極380V電源插座。
3、交、直流儀表
(1) 交流電壓表：0～500V帶鏡面交流電壓表一只，精度1.0級。
(2) 交流電壓表：0～5A帶鏡面交流電流表一只，精度1.0級，具有超量程報警、指示、切斷總電源等功能。
(3) 功率、功率因數表：由微電腦、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話功能控制模式。為了提高測量范圍和測試精度，在硬、軟件上均分八檔區域，自動判斷、自動換檔。功率測量精度1.0級，電壓、電流量程分別為450V、5A，測量功率因數時還能自動判斷負載性質（感性顯示“L”，容性顯示“C”，純電阻不顯示），可儲存15組數據，供隨時查閱。
(4) 直流電壓表：直流數字電壓表1只，測量范圍0～300V，三位半數顯，輸入阻抗為10MΩ，精度0.5級。
(5) 直流電流表：直流數字電流表1只，測量范圍為0～5A，三位半數顯，精度0.5級，具有超量程報警、指示、切斷總電源等功能。
4、整流二極管：IN5408四只
（二）實驗組件
|
序號 |
名稱 |
特點 |
|
1 |
維修電工實訓組件（一） |
掛箱上裝有熱繼電器、交流接觸器380V、按鈕指示燈（6.3V），接線端子等。 |
|
2 |
維修電工實訓組件（二） |
掛箱上裝有螺旋式熔斷器、直插式熔斷器、低壓斷路器、時間繼電器、交流接觸器、接線端子等。 |
|
3 |
維修電工實訓組件（三） |
掛箱上裝有螺旋式熔斷器、轉換開關、電磁閥、十字開關、行程開關等。 |
|
4 |
電工技能實訓組件（四） |
提供兩組90Ω×2/1.3A磁盤電阻；一組900Ω×2/0.41A磁盤電阻。 |
|
5 |
維修電工實訓組件（五） |
掛箱上裝有交流過電流繼電器、直流過電流繼電器、整流器、日光燈管、接線端子排等。 |
|
6 |
PLC主機掛箱 |
配三菱FX1N-40mR主機，集成數字量I/O（24路數字量輸入，16路數字量輸出），RS-422通訊口，SC-09通訊編程電纜及轉接輸入輸出口、開關等。隨機配置仿真教學軟件及工控組態軟件。 |
|
7 |
變頻器實訓掛箱 |
配置三菱FR-S520變頻器，帶有RS485通訊接口及BOP操作面板。 |
|
8 |
電機導軌及光碼盤測速系統 |
含光碼盤測速系統（配有進口光電編碼器）一套，不銹鋼導軌1幅，道軌平整度好，無應力變形，同心度好。
|
|
9 |
工控組態軟件一套 |
打開軟件編程環境，任何實訓都可以編輯出形象直觀動感強、數字效果好的組態棒圖，并進行實訓動態跟蹤教學。 |
|
10 |
PLC仿真實訓軟件一套 |
（1）通過PLASH虛擬環境實時顯示PLC的運行狀態 （2）可以實現PLC虛擬接線，并對接線進行錯誤檢查 （3）PLC編程訓練、PLC程序編寫測試等功能 （4）實現PLC運行模擬，對錯誤程序進行檢查 |
|
11 |
線繞式異步電動機轉子電阻箱 |
|
|
12 |
電子線路按裝板 |
用于電子線路板調試時線路板的固定 |
|
13 |
直流并勵電動機DC220V |
|
|
14 |
三相鼠籠電動機AC220V（Y） |
|
|
15 |
三相鼠籠電動機AC380V（Y/△） |
|
|
16 |
雙速異步電動機AC380V（△/YY） |
|
|
17 |
三相線繞式異步電動機AC380V（Y） |
|
|
18 |
三相同步電動機交流380V（Y） |
|
