過程控制綜合實驗臺,過程控制實驗平臺,過程控制實驗臺是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下過程控制綜合實驗臺,過程控制實驗平臺,過程控制實驗臺。這樣能對用戶選型有非常大的幫助。

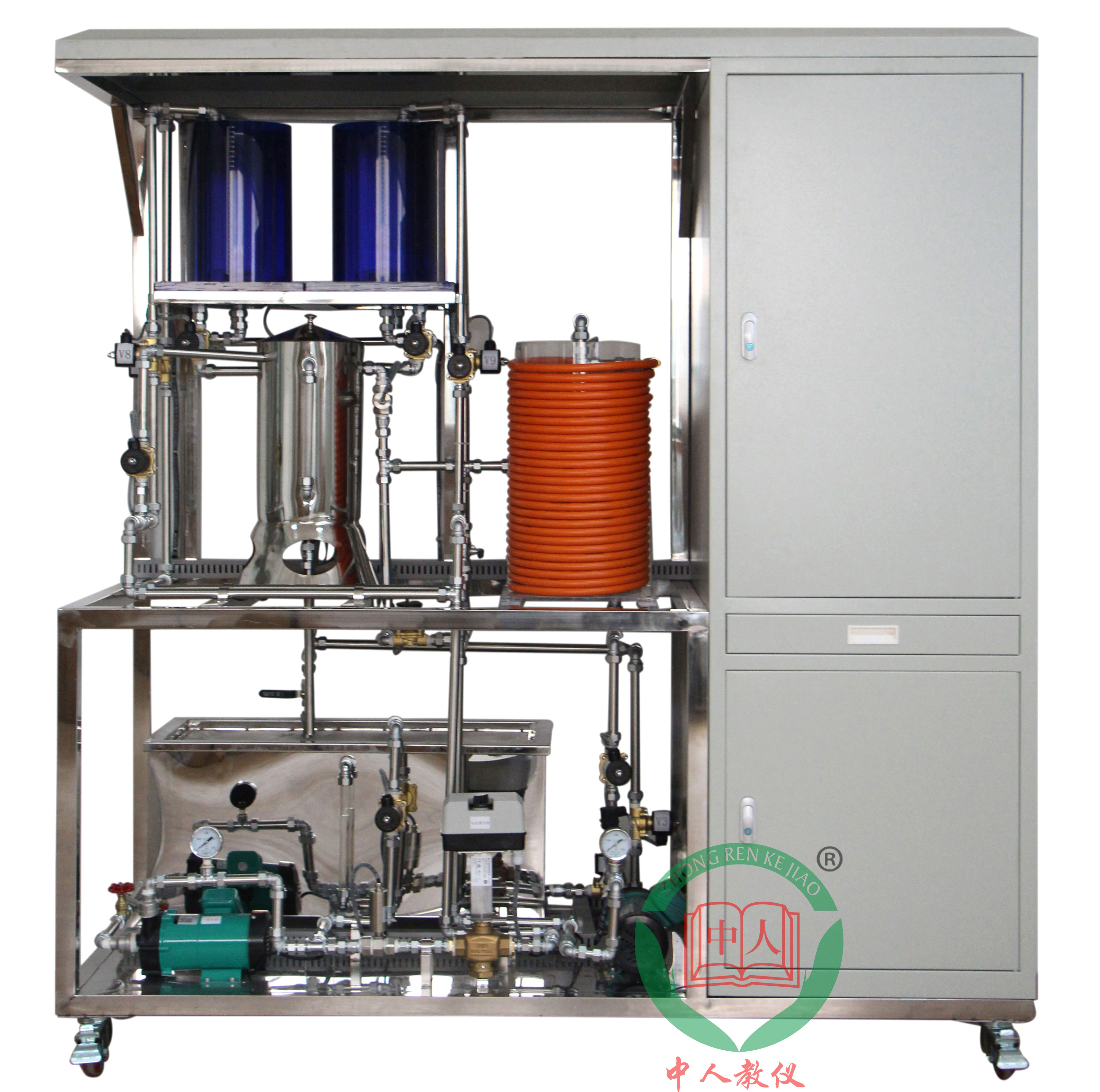

參考圖片
過程控制綜合實驗臺,過程控制實驗平臺,過程控制實驗臺實驗項目
1、過程控制及檢測裝置硬件結構組成認識，控制方案組成及控制系統連接實驗；
2、傳感器的校正(零點遷移與量程調整)；
3、典型信號輸入與信號輸出；
4、一階系統的時域分析；
5、單容水箱特性測試實驗；
6、二階系統的瞬態響應分析；
7、雙容水箱特性測試實驗；
8、三容水箱特性測試實驗；
9、單回路控制系統的實踐；
10、PID控制器基本控制規律；
11、單容液位定值控制實驗；
12、雙容水箱液位定值控制實驗；
13、單閉環流量的定值控制實驗；
14、溫度定值控制實驗；
15、單閉環壓力定值控制實驗；
16、串級控制系統的連接實踐；
過程控制綜合實驗臺,過程控制實驗平臺,過程控制實驗臺技術參數與要求:
1、供電電源
單相交流電源：220VAC±10%、50Hz±5%、16A，系統必需接地良好。
2、實驗室應有水源和進排水口。進排水口與設備間距離一般要求小于10米
3、系統儀表的輸入、輸出信號符合IEC標準
（1）變送器電流源信號：4-20mADC。
（2）儀表采樣：1-5V（250Ω）/0.2-1V（50Ω）
4、系統提供直流線性穩壓電源（朝陽電源產品） 24VDC/1A。
5、上位計算機組態軟件
應用MCGS（Monitor and Control Generated System）全中文工控組態軟件進行開發的實驗系統。運行環境要求，參見MCGS用戶指南�？梢越M成網絡,臺老師機可以控制十幾臺學生機,實現數據共享。
6、外形尺寸控制對象：1600mmX1800mmX700mm。
7、實驗臺，約重250Kg
概述：過程控制綜合實驗裝置（Process Control System，簡稱PCS），是模仿現代工業生產過程中常見的物理量，諸如溫度、壓力、流量、液位等參數，對其進行測量、控制，分析過程參數變化特性，研究過程控制規律(如PID控制)的教學實驗設備，過程控制綜合實驗裝置選用智能化的工業用儀器儀表，接近工業實際，使用安全，運行穩定，維護簡單，性價比優越。本裝置集合多種控制方式。
1、功能：
(1)、可滿足“自動調節原理”，“過程控制”，“控制儀表”，“自動檢測技術與傳感器”,“計算機”及相關課程的教學實驗需求；
(2)、可作為有關企業技術人員、儀表操作人員、系統運行監控人員的實習、培訓實驗設備。
2、技術支持：
在PCS系列產品的基礎上，結合控制領域的新理論、新方法，公司將源源不斷研制和創新實驗設備，開發各種先進控制算法，以適應高校教學實驗改革，滿足現代化教育發展的需要，促進向更高層次發展。
公司倡導誠信服務，竭力做好客戶服務和技術支持工作。通過直觀真實的實驗，使學生全面系統地了解過程控制系統的特性，學習掌握控制系統的設計與實現方法。
產品結構與特點：
設備特點：
實驗裝置：是由不銹鋼框架、水箱、單獨加熱鍋爐及不銹鋼管道等組成。供水系統有一路：一路由磁力泵、壓力儀表、電動調節閥、電磁閥、渦輪流量計、液位變送器、壓力變送器及手動調節閥組成；單相電加熱管管道及閥門：整個系統管道由敷塑不銹鋼管連接而成，所有的手動閥門均采用優質球閥，有效提高實驗裝置使用年限。
