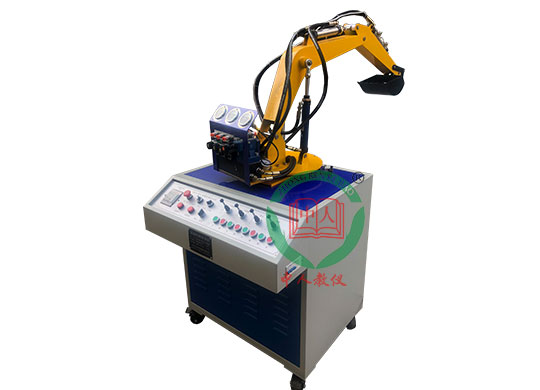

挖掘機液壓系統實驗臺,挖掘機液壓實訓裝置是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下挖掘機液壓系統實驗臺,挖掘機液壓實訓裝置。這樣能對用戶選型有非常大的幫助。
液壓挖掘機是機械工程中主要的機械，它廣泛應用于工程建筑、施工筑路、水力工程、國防工事等土石方施工以及礦山采掘作業。
目前中小型挖掘機幾乎全部采用了液壓傳動。
液壓挖掘機較之機械式挖掘機具有體積小、重量輕、操作靈活方便、挖掘力大、易于實現過載保護和遠距離操縱等優點。
近年來高新微電子技術在液壓技術上的應用，使工程機械、建筑機械綜合技術水平越來越高，提高了這些機械的使用可靠性、操作安全性、舒適性和使用壽命，其適應性更強。
一、挖掘機液壓系統實驗臺,挖掘機液壓實訓裝置實驗項目
1、可編程序控制器（PLC）電氣控制實驗：機-電-液一體控制實驗。
2、PLC軟件仿真演示及控制實驗。
3、液壓挖掘機械演示控制實驗。
4、液壓傳動各元部件結構及工作原理觀摩、拆裝實驗。
二、挖掘機液壓系統實驗臺,挖掘機液壓實訓裝置主要技術參數
電機型號：M3P4H523 功率：2.2KW 轉速：1420r/min
油泵型號：VAI-15F-A3額定壓力：7Mpa 額定流量：8ml/rev
外形尺寸：1550×650×1800mm
三、挖掘機液壓系統實驗臺,挖掘機液壓實訓裝置性能與特點
1、實驗臺采用冷軋鋼板（并經過噴塑、防腐處理）制作，臺式結構，控制操作于一體。
電氣操作控制為下置式，液壓站放置于液壓臺主柜內。
整體結構緊湊，協調，布局美觀大方，實用性強，可供4-6人實驗。
3、實驗控制采用手動控制和自動控制兩種方式。
4、帶三相漏電保護、輸出電壓380V/220V，對地漏電電流超過30mA即切斷電源；
電氣控制采用直流24V電源，并帶有過壓保護，防止誤操作損壞設備。
5、挖掘機械按實物比例縮小的全金屬結構，實驗時啟動液壓系統根據實驗要求模以操作機械進行工作。
6、實驗部件采用耐壓膠管，壓力可達到25Mpa。
7、挖掘機械是按實物的結構與縮小比例制作而成，能夠真實地體現其機械的實際工況，使學生能夠在實驗中深刻了解其機構的各部件的結構與工作原理。
四、挖掘機液壓系統實驗臺,挖掘機液壓實訓裝置實驗內容
1、可編程序控制器（PLC）電氣控制實驗：機-電-液一體控制實驗。
1) PLC指令編程、梯形圖編程學習；
2) PLC編程軟件的學習與使用；
3) PLC與計算機的通訊、在線調試；
4) PLC在液壓傳動控制中的應用以及控制方案的優化。
2、液壓挖掘機械演示控制實驗
1）挖掘作業，鏟斗和斗桿復合進行工作實驗；
2）回轉作業，動臂提升同時平臺回轉；
3）卸料作業，斗桿和鏟斗工作同時大臂可調整位置高度；
4）返回，平臺回轉、動臂和斗桿配合回到挖掘開始位置。
