氣動機械手實訓教學模型

欄目分類：PLC實訓設備發布日期：2021-08-31 瀏覽次數：次

氣動機械手實訓教學模型,機械手plc控制對象系統使用可編程控制器控制，在X、Y、Z軸三個方向上準確地驅動步進電動機進行物品搬運、移動的成品，咨詢熱線13122891392

聯系方式見右側懸浮框

【氣動機械手實訓教學模型,機械手plc控制對象系統】是根據客戶需求而寫的，非常具有代表性，在客戶搜索【氣動機械手實訓教學模型,機械手plc控制對象系統】時，都能通過我們來了解相關資訊，而且【氣動機械手實訓教學模型,機械手plc控制對象系統】在客戶有需求時提供參考意見。

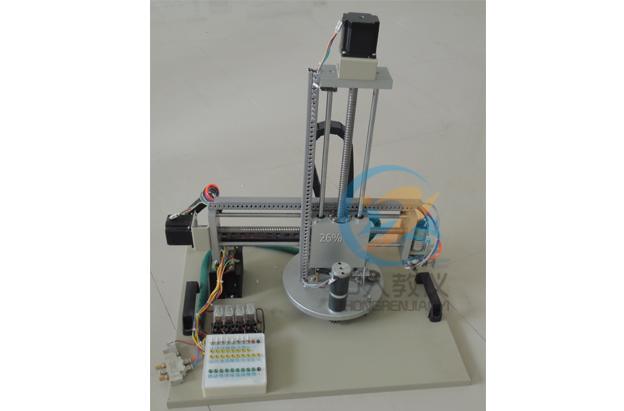

ZRPMX-12氣動機械手實訓教學模型,機械手plc控制對象系統

概述

plc控制四自由度機械手實物模型為三維定位系統的微縮，使用可編程控制器控制，在X、Y、Z軸三個方向上準確地驅動步進電動機進行物品搬運、移動的成品，完善的執行機構可實現現代物流系統中全部動作過程。配套三菱FX1N-40MT 。
實訓裝置由鋁合金導軌式實訓臺、機械手裝置、控制系統等組成。實訓裝置為坐標式機械手，可完成機械手旋轉、手臂垂直上下、手臂水平移動，手爪旋轉四個自由度的位置精確控制。同時配置晶體管式PLC可編程控制器，用于對整個機械手進行復雜地位置控制。該實訓裝置的控制部分均采用標準式模塊設計，可分為電源模塊、PLC模塊、系統控制模塊。包含了專業中所涉及的諸如步進電機驅動、機械傳動、氣動、可編程控制器、、等多項技術，給學生提供了一個綜合實訓環境，使學生學過的諸多單科專業知識在這里得到全面認識、綜合訓練和相互提升。

1、技術參數

電源：單相AC220V、50Hz
功率：<200W
尺寸：不小于600*400*500mm

2、設備結構：

實訓裝置臺架為金屬結構，實訓考核裝置PLC模塊的I/O 端子、各常用模塊與PLC的連接端子，均與安全插座連接，使用帶安全插頭的導線進行電路連接；各指令開關、光電開關、傳感器和指示元件的電路，則通過端子排進行連接。插拔線連接電路與端子連接電路相結合，既保證學生基本技能的訓練、形成和鞏固，又保證電路連接的快速、安全和可靠。

3、設備特點：

1、手動/自動控制模式，針對硬件檢測及程序校驗。
2、開放的執行機構，可根據不同的控制方案編程，構成不同的執行系統，適應不同層次的人員進行PLC學習和編程。也可作為課題設計或研究使用。
3、產品為開放式，整體機械構造清晰可見。
4、安全保護措施：實訓臺桌面采用高絕緣、高強度、耐高溫的高密度板。具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
5、機械手的橫軸和豎軸的機械傳動采用高精密的滾珠絲桿，高精密的光桿導軌和直線軸承，配以先進地機械設計、精密的機械加工及裝配，可使機械手臂非常平穩地進行垂直和水平移動和水平方向旋轉及精確位置控制。
6、采用選進的步進電機作為橫軸和豎軸的動力源，可實現0.028度的細分，即每轉一圈需要12800步，滾珠絲行程為4mm，則手臂每步位移精度為0.0003125mm,步進電機的正常單步角度為0.9，則手臂每步位移精度為0.01mm。
7、機械手臂和機械手爪水平方向旋轉采用高級減速直流電機傳動，可實現旋轉方向的精確位置控制。
8、機械手爪采用高精度氣動式手爪、配置高級電磁位置開關及兩位三通電磁閥，可實現快速準確地抓取和放開動作。
9、采用晶體管式PLC可編程控制器作為控制主機，配置傳感器，可實現PLC高級指令編程、光電傳感器的技術應用。
10、機械手水平最大旋轉角度： 720度。
11、機械手爪采用高精度氣動式手爪、配置高級電磁位置開關及兩位三通電磁閥，可實現快速準確地抓取和放開動作。
4、部分實訓項目：

實驗內容

1、機械：裝置的機械安裝與位置調整；
2、電氣：電器元件的布線，執行電機的選用；
3、傳感器：微型光電開關的選擇與應用；
4、PLC：PLC控制驅動器的編程及應用。
5、送料機構控制實驗
6、十字機械手點動控制實驗
7、十字機械手三維精準定位實驗
8、十字機械手取物體實驗
9、十字機械手放物體實驗
10、十字機械手單循環搬動物體實驗

主要配置（單臺）：

名稱	型號		數量	單位
PLC主機	三菱FX1N-40MT		1	套
三菱編程電纜	USB-SC09		1	條
步進驅動器	ST-26H		2	套
步進電機	F57		2	臺
絲杠	1604		2	根
光桿	Φ10		4	根
氣爪	MHZ2-16D		1	個
直流減速電機	Φ37/24v轉		2	個
按鈕	Φ12 紅、綠		2	個
繼電器	24V 20A		4	個
直流電源	24V 3A		1	個
軟件	演示板原程序及三菱編程軟件	仿真教學軟件	1	套
		工控組態軟件
說明書	實驗指導書		1	冊
連接線	紅色		5	條
	黑色		5	條
	綠線		10	條
	黃線		10	條

如對本產品/文章：氣動機械手實訓教學模型,機械手plc控制對象系統有任何疑問請隨時聯系我們，我們將盡力為您提供最全的實訓室建設方案和最優質的服務

本文關鍵詞：氣動機械手實訓教學模型,機械手plc控制對象系統

【氣動機械手實訓教學模型,機械手plc控制對象系統】是上海中人原創，如果您在了解產品的過程中受到啟發，想要咨詢相關設備的問題，我們將派專員為您解決疑問，或者您在閱讀【氣動機械手實訓教學模型,機械手plc控制對象系統】中有想不通的問題，也可以咨詢我們，我們將為您提供快速解決【氣動機械手實訓教學模型,機械手plc控制對象系統】問題的方案
