上海中人專業提供ZRPLC-SND施耐德PLC實訓臺,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRPLC-SND施耐德PLC實訓臺，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRPLC-SND施耐德PLC實訓臺，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞：ZRPLC-SND施耐德PLC實訓臺

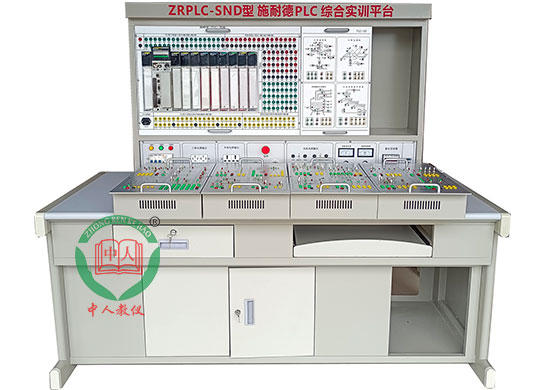

參考圖片
一、產品概述：
PLC自動化控制實訓臺”是根據國家勞動和社會保障部職業技能鑒定中心為維修電工技師、技師的職業培訓與技能鑒定而研制的，它適合PLC可編程控制實訓教學及技師技能鑒定考核。
二、裝置特點
1、本套系統含教師主站和學生從站實訓裝置，每套實訓裝置均由控制屏、實訓桌、PLC主機組件、通信模塊等組成。
2、采用掛件結構，具有開關量、模擬量、控制對象等單元，能完成邏輯、模擬、過程、運動等的控制實訓教學。
4、裝置設有電壓型和電流型漏電保護器，各電源輸出均有監示及短路保護等功能，各測量儀表均有可靠的保護功能，使用安全可靠，同時控制屏還設有定時器兼報警記錄儀，記錄實訓考核時間及誤操作次數。
三、技術性能
1、輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜0.5kVA
4、重 量：100kg
5、外形尺寸：1700mm×700mm×1650mm
6、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
四、實訓裝置的基本配置及功能
實訓裝置由控制屏、實訓桌、主機實訓組件、實訓模塊、等組成。
（一）控制屏
1、交流電源控制單元
三相四線380V交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，設有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制、同時具有漏電告警指示及告警復位。
提供三相四線380V、單相220V電源各一組，由啟停開關控制輸出，并設有保險絲保護。
2、定時器兼報警記錄儀
定時器兼報警記錄儀，平時作時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可自動記錄由于接線或操作錯誤所造成的漏電告警次數。
3、直流電源、直流電壓/電流表、邏輯電平輸出及指示等
直流電壓：0～15V可調輸出；直流電流：0～20mA可調輸出；直流數字電壓表/電流表：電壓表量程0～200V、輸入阻抗為10MΩ、精度0.5級，電流表量程0～200mA、精度0.5級；
4、PLC主機模塊：施耐德品牌
|
電源供電模塊 |
140CPS21400 |
|
網絡通訊模塊 |
CPU67160 |
|
CRA通訊模塊 |
NOE77101 |
|
DI開關量開入模塊 |
CRP93200 |
|
溫度量輸入模塊 |
CRA93200 |
|
AO模擬量輸出模塊 |
ERT85410 |
|
CPU模塊 |
DDI35300 |
|
CRP通訊模塊 |
DD035300 |
|
SOE量模塊 |
ARI03010 |
|
DO開關量開出模塊 |
ACI04000 |
|
AI模擬量輸入模塊 |
ACO1300 |
5、配備PLC編程軟件、編程電纜和相關使用說明書（紙質）、幾個實驗視頻教程。
五、可完成實訓項目
PLC模擬控制應用實訓
1、電機控制
2、七段數碼顯示和天塔之光
3、交通信號燈自控和手控
4、水塔水位自動控制
5、郵件分揀機
6、電梯控制模型
7、機械手控制
8、五相步進電動機控制
9、自控成型機
10、自控軋鋼機
11、多種液體自動混合
12、自動送料裝車系統
13、自動售貨機
14、自動洗衣機
15、電鍍系統
以上型號如因廠家停產或產能不足，供方可以采用不低于原有配置性能的型號替代。
