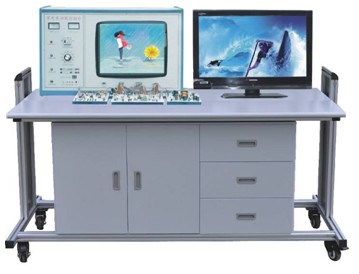

上海中人專業提供ZRJDQ-02音視頻維修技能實訓考核裝置,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRJDQ-02音視頻維修技能實訓考核裝置，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRJDQ-02音視頻維修技能實訓考核裝置，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞：ZRJDQ-02音視頻維修技能實訓考核裝置
一、產品概述:
音視頻維修技能實訓考核裝置是根據中華人民共和國勞動和社會保障部發布的《"家用電子產品維修工"職業技能實訓和鑒定設備技術規范》，按照職業教育的教學和實訓要求而研發的產品，適合高職院校、職業學校的應用電子技術、電子電器應用與維修等專業的電視機原理與維修、家用電子產品原理與維修等課程的實訓教學。
二、技術性能
1.輸入電源：單相三線制AC220V±10% 50HZ
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%（25℃）
3.整機容量：＜300VA
4.安全保護：動作電流≤30mA、動作時間≤0.1s
5.外形尺寸：長×寬×高為1600mm×650mm×1200mm
三、系統配置
（1） 液晶音視頻維修技能實訓考核裝置提供單相交流電源、線間直接短路自動保護裝置。
（2） 提供～220V插座2只，為外部儀器提供工作電源。
穩壓電源，一路輸出電壓均為24V。開關電源：+5V，、12V 。
（3）彩色電視信號發生器：采用大規模可編程邏輯控制器和具有像素級算法的高清晰度彩色信號源 圖象清晰、圖形、采樣率高、色彩準確.分為圓、點、格、黑白格、彩色、單色等16種形式，可通過 按鍵直接選擇（輸出信號：有視頻、伴音（中頻6.5M）、射頻輸出接口）信號制式：PAL-D/K顯示圖象共16幅無） 彩條（75/0/75/0） 白光柵（75） 紅光柵（75） 光柵（7藍光柵（黑光柵 級階梯 十字中心及顯示幅值 四階棋盤 彩色棋盤。
(4)、數碼卡拉OK具有混響高低音，左右聲道調節功能，混響采用BA5096。
（5)、音響功率放大器，具有5.1聲道放大功能及帶楊聲器保護電路，數碼卡拉 OK，具有前置放電路及卡拉OK混響電路。
(6)、環繞聲大功率音箱系統，由全透明音箱及左右聲道楊聲器組成。
(7)、DVD機：DVD機兼容DVCD、SVCD、MP3、VCD等功能。
(8)虛擬多用表參數：交流電壓量程檔位分：10、50、250、1000；直流電壓檔位分：0.25、1、2.5、10、50、250、1000；歐姆檔分：x1，x10，,100，,1000，,1K，x10K，x100K；電流表檔位：50μa、0.5、5、50、500；BATT：1.2-3.6V，RL=12Ω；BUZZ：R×3；紅外發射檢測功能：垂直角度±15°距離1-30cm；三極管測量孔。
四、液晶電視技術指標:
1.顯示器尺寸：32寸；
2.對比度：400：1；
3.分辨率：1920×1080；
4.反應時間：<16 ms；
5.屏幕亮度：500cd/㎡；
6.視角：178度；
7.屏幕比例：16∶9；
8.制式：NTSC/PAL/SECAM；
9.輸入：YPbPr；VGA；HDMI；AV；USB
10.工作電源：AC220V±10%-50Hz；
11.環境溫度：5℃～35℃；
12.相對濕度：≤85%（25℃）；
13.整機功耗：＜100W；信號輸入：射頻48MHz-470MHz；
五、智能考試系統基本功能：
智能考核終端由240×128點陣藍底背光液晶屏、PVC輕觸鍵盤、單片機、存儲器、網絡接口等組成�？蓡螜C進行日歷和時鐘設置、考核時間設置、密碼設置、故障設置，具有已設故和排故信息掉電不丟失、誤排信息記錄、考核時間倒計時顯示、功能。智能考核上位機軟件具有設備在線檢測、試卷管理、考試管理、學生信息管理、教師信息管理、成績管理等功能。
智能考核系統具有網絡通訊接口，多臺設備可組成智能考核網絡，其中一臺計算機作為教師機進行故障設置和考核管理。
1、計算機可以監控1-126臺家用電器智能考核臺
2、已設置60多個故障點。
3、具有發卷功能
4、具有收卷功能
5、具有單臺和全部實驗臺清零功能
6、具有自動檢測各家用電器考核臺的通訊聯機情況
7、可以生成學生個人成績單
8、可以對學生考核情況進行統計、分析
9、設有進入系統密碼，進入系統后能夠修改密碼
10、具有打印功能
11、具有答題次數限制功能
12、學生臺配觸摸屏智能答題器，學生可以通過答題器與都師進行數據交換
六．故障檢測功能
[一] 平板電視
1、認 識 液 晶 電 視 的 內 部 結 構 ；
2、認識液晶電視中各主要元器件的基本結構；
3、理解液晶電視中各主要元器件的基本工作原理；
4、認識液晶電視各主要單元電路的組成；
5 理解液晶電視各主要單元電路的工作原理；
6、認識液晶顯示屏的組成及工作原理；
7、認識主要IC的功能及原理；
8、工廠菜單的進入方法及調試；
9、貼片元件的焊接方法；
10、電視機開關電源電路的工作原理；
11、三無故障現象的檢測與處理；
12、搖控指示燈亮，三無故障現象的檢修指導；
13、屏亮，有聲音，無圖像故障現象的檢測與處理；
14、屏亮，無聲音，無圖像故障現象的檢修指導；
15、聲音正常，黑屏故障現象的檢測與處理；
16、無伴音，圖像正常故障現象的檢測與處理；
17、按鍵無反應故障現象的檢測與處理
18、遙控無反應故障現象的檢測與處理；
19、不能讀U盤故障現象的檢修指導；
20、AV圖像正常，無聲音故障現象的檢修指導；
2 1、白屏故障現象的檢修指導；
22、圖像偏色或缺色故障現象的檢修指導；
23、花屏故障現象的檢修指導；
24、接入VGA后無信號故障現象的檢修指導；
25、指示燈不亮故障現象的檢修指導；
26、一側喇叭無聲音故障現象的檢測與處理；
27、無彩色故障現象的檢修指導；
28、液晶屏點屏方法；
29、液晶屏接口定義；
30、整機裝配；
[二] 碼卡拉OK前置放大電路
1、數碼卡拉OK故障檢測
2、5，1功率放大器的故障檢測
4、DVD故障的檢測
5、數碼卡拉OK前置放大電路故障檢測
[三]DVD
1.DVD視盤機的基本操作；
2.DVD視盤機工作原理分析；
3.DVD視盤機的基本組成的認識；
4.激光頭的工作原理分析；
5.DVD視盤機參數的測量；
6.DVD視盤機維修時的操作方法；
7.DVD顯示屏無顯示故障演示；
8.DVD顯示控制電路CLK信號丟失故障演示；
9.DVD顯示控制電路SB信號丟失故障演示；
10.DVD顯示控制電路DATA信號丟失故障演示；
11.DVD遙控電路故障演示；
12.DVD鍵控電路故障演示；
13.DVD電源電路故障演示。
[四]音響功率放大器
1.功放基本電路分析；
2.BA5096工作原理分析；
3.功放R聲道無聲故障演示；
4.功放R聲道失真故障演示；
5.功放L聲道無聲故障演示；
6.功放L聲道失真故障演示；
7.功放前置電路故障演示；
8.功放混響電路故障演示；
9.功放聲音輸入電路故障演示；
10.功放運算放大器電路故障演示；
11.功放顯示電路故障演示；
12.音箱故障演示。
