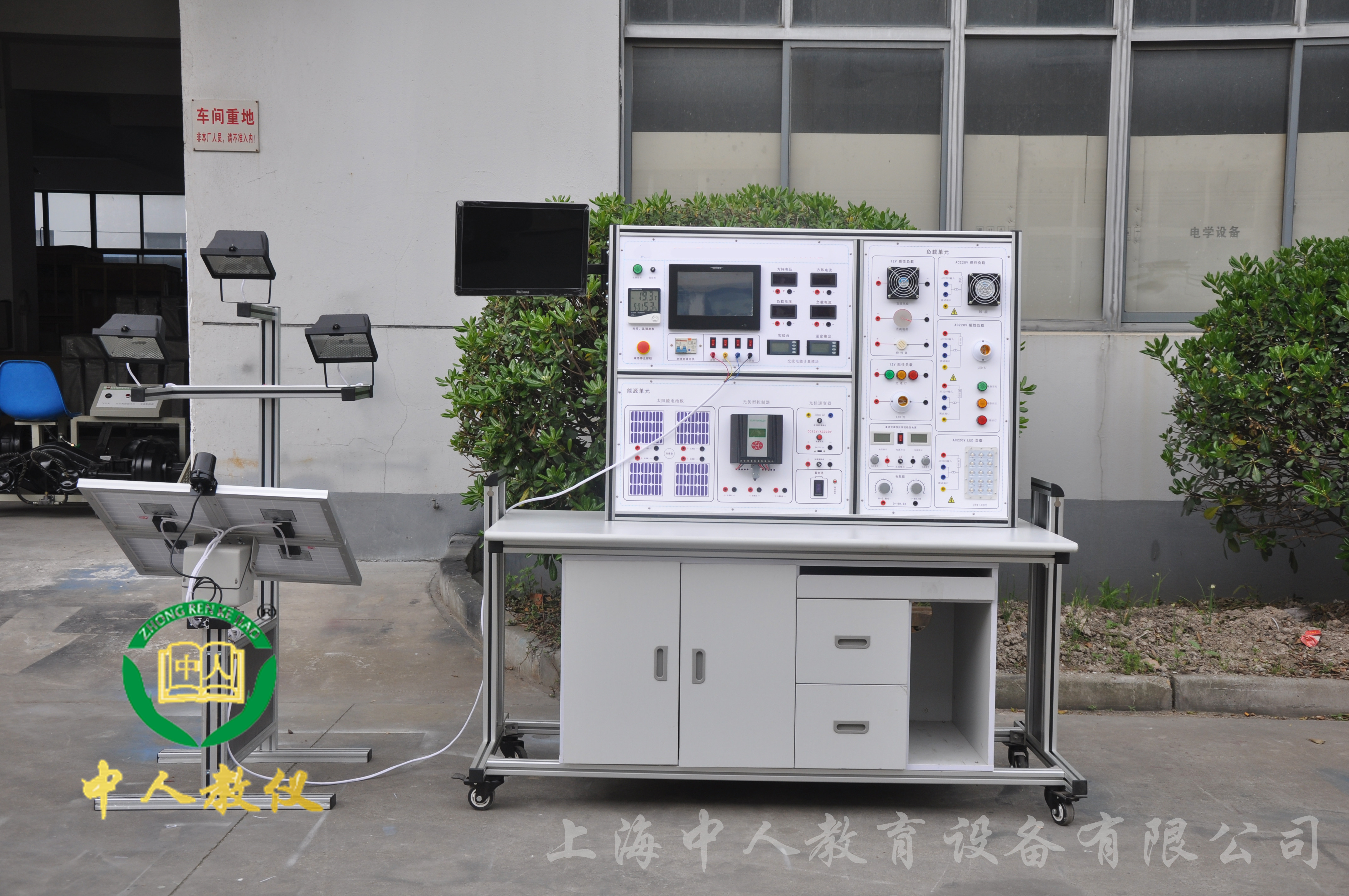

產品名稱：[ZR-2KW太陽能光伏發電系統]

---

上海中人專業提供ZR-2KW太陽能光伏發電系統,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZR-2KW太陽能光伏發電系統，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZR-2KW太陽能光伏發電系統，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.

本文關鍵詞：ZR-2KW太陽能光伏發電系統

ZR-2K太陽能光伏發電系統

一、系統概述

 2KW室外風力發電系統是由室外太陽能電池方陣，太陽能控制器，室外防雷箱，保護開關、，蓄電池組，DC/DC變換器，離網逆變器，三相交流異步電動機，操作控制臺（監控系統）等組成

二、教學及研究實訓項目

2、1、實訓項目

實驗1、光伏摸塊單元組成原理。

實驗2、太陽能發電基礎理論及應用技術實驗

實驗3、太陽能風力發電測量技術實驗

實驗4、太陽能發電控制技術實驗

實驗5、太陽能光電池能量轉換組合原理

實驗6、在不同天氣和日照強度下光波對光伏轉換效率的影響實驗

實驗7、在不同季節太陽運軌變換下對光伏能量轉換的影響實驗

實驗8、在不同季節環境溫度變換下對光伏能量轉換的影響實驗

實驗9、追日原理與追日過程實驗

實驗10、太陽能電池板最大光照度捕捉實驗

實驗11、太陽能光伏發電最大效率跟蹤（MPPT）實驗

實驗12、太陽能光伏控制器設計與制作實驗

實驗13、驅動變頻器原理實驗

實驗14、太并網控制器原理實驗

實驗15、三相異步電機驅動算法實驗

2、2、實驗內容

2、2、1 熟悉風力發電與太陽能發電系統結構，了解各部分工作原理，自行動手連接各個部分組件；

2、2、2 熟悉風力發電特性，記錄風機轉速，測量風力發電機輸出功率，進行對比并繪出曲線圖；

2、2、3 熟悉太陽能電池特性，定時測量太陽能電池板發出的電壓和電流并繪出曲線圖；

2、2、4 了解蓄電池的工作原理，熟悉蓄電池充電電流控制方法，測量充電電流，并繪制變化曲線；

2、2、5 熟悉DC/DC變換器的工作原理，了解DC/DC變換器拓?fù)浣Y(jié)構，推導DC/DC變換器輸入輸出電壓與占空比的關系，測量輸入輸出電壓波形并八繪制曲線；

2、2、6 熟悉變頻器工作原理及變頻器控制轉矩方法，學習設置變頻器轉矩控制曲線和空間矢量調制策略并模擬風機輸出轉矩，測量變頻器輸出電壓與輸出頻率關系，記錄電機啟動轉速與轉矩，并繪制曲線；

2、2、7 熟悉分布式發電并網技術，了解微網概念，掌握并網逆變器的控制方法，測量并記錄網逆變器輸出電壓、電流、功率、有功、無功、功率因數等數據。

三、設備運行技術條件參數

3、1、光伏發電單元

◆ 光伏模塊功率：100Wp 20組

◆ 光伏模塊輸出工作電壓：35 VDC

◆ 光伏模塊工作電流：3.25A

◆ 光伏模塊組串方式：10串10并

◆ 光伏陣列輸出電壓180～350VDC

◆ 并網輸出電壓180～260VAC

◆ 并網頻率范圍47.8～51.2Hz

◆ 效率99.2%

◆ 功率因數>0.99

◆ 最大功率跟蹤200～400VDC

◆ 工作環境：溫度-20℃～50℃ 相對濕度﹤90﹪（25℃）

◆ 顯示內容 光伏電壓、光伏電流、光伏功率，每日發電量、月發電量、年發電量、二氧化炭排放量等參數。

◆ 保護功能： 防雷、極性反接、短路、漏電、過熱、孤島效應、過載保護、電網過欠壓、電網過欠頻保護、接地故障保護等。

3、2、儲能、DC/DC變換單元

◆ 電池類型：膠體免維護電池

◆ 工作電壓：12VDC

◆ 電池容量：22Ah*20節 串聯

◆ 組后電壓：240VDC

3、3、逆變單元

◆ 輸入電壓：216-306 VDC

◆ 輸入電壓：三相 380 VAC

◆ 輸出功率：3KVA

◆ 輸出波形：純正弦波

◆ 波形失真：優于5%

◆ 逆變效率：90%

◆ 電動機功率：2.2KW三相異步電動機

3、4、產品特點及功能

◆ 采用單晶硅電池片，發電效率≥17.5%

◆ 采用日本三菱第五代智能功率模塊；DSP芯片控制；功率點跟蹤技術；高效率；完善的保護功能；按照IEE929-2000和UL1741標準設計； 安裝調試簡便； 可通過液晶和按鍵設定運行參數。

◆ 單元工作原理圖，測試端子；接線盒，接線端子；數顯交直流電壓電流表，實時顯示系統電參數的情況；含有多種通訊接口，上位機監控功能

◆ 采用光伏系統專用膠體蓄電池，具有比較好的深循環能力，有著很好的過充和過放能力免維護及對環境較少污染的特點。

三、系統單元組成

由室外太陽能電池方陣，太陽能控制器，室外防雷箱，保護開關、，蓄電池組，DC/DC變換器，離網逆變器，三相交流異步電動機，操作控制臺（監控系統）等組成。

3、1、控制單元（演示臺內）：系統根據演示單元的需要，通過開關單元的開和關，實現充電、逆變、變頻驅動及PWM調速等運行，配備同時單獨計量通道，并滿足數據對比和采集。

3、2、開關控制單元（演示臺）：所有演示系統內外單元的引線經隔離開關接至各自的跳線端子上，在實驗過程中，一旦發生漏電、短路、過流、過熱情況，開關自動斷開電源，起到保護儀器儀表和人身的安全。

3、3、 單元連接（匯流箱 演示臺）：

示意接線面板上,單元部分的引線經隔離開關接至各自的跳線端子，根據演示的需要，可以用跳線自由地查看風機運行的工作狀態

3、4、DC/DC變換單元

直流電壓變換器(DC／DC變換器)具有變換阻抗的作用，既可起到太陽能電池與負載之間的電壓匹配作用，也能通過改變直流電壓變換器的輸入阻抗，使發太陽能電池處于最大輸出電功率狀態。

3、5、離網逆變單元

將蓄電池經由DC/DC變換后的直流電，轉換為三相交流電，驅動三相異步電動機運行。

3、6、變頻驅動單元

對DC/DC轉換后的交流電進行變頻調制后驅動三相異步電動機運行，用作三相異步電動機的調速實驗。

3、9、演示臺顯示單元

通用部分：設備工作溫度、室內溫度/濕度/時鐘、逆向電量計量。

通用1套3位切換顯示：電壓、電流、有功率、無功率

四、監控單元

監控裝置包括監控主機、監控軟件和顯示設備。本系統采用高性能工業控制PC機作為系統的監控主機，配置多機版監控軟件，采用標準RS-232或RS-485通訊方式，可以實時獲取所有風力發電的運行參數和工作數據。

4、1、 監控軟件

◆ 監控主機同時提供對外的數據接口，即用戶可以通過計算機實時查看整個電源系統的實時運行數據以及歷史數據和故障數據。

◆ 可每隔5分鐘存儲一次電站實驗所有運行數據，包括實時存儲環境數據、故障數據等參數。

◆ 可連續存儲20年以上的電站實驗所有的運行數據和故障紀錄。

五、 售后服務

◆ 使用手冊

◆ 產品培訓

配置清單

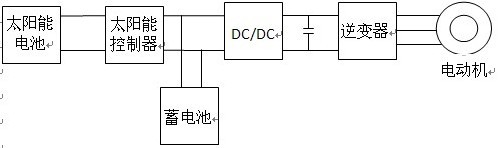

系統構成圖

序號	名   稱	型  號	數量	單位	價格
1	系統主操作控制臺（含元器件）		1	臺
2	2000W太陽能電池組件		2	KW
3	2000W光伏充電控制器		1	臺
4	3000W離網逆變器（純正弦波）		1	臺
5	膠體蓄電池12V 22Ah		20	節
6	2.2KW三相異步電動機		2	臺
7	2.2KW變頻驅動控制器		2	臺
8	實驗附件		1	套
